Momenty dokręcania montażu / optyki / cześci i akcesorów AR, broni precyzjnej i pistoletów — tabela zbiorcza

Jedna strona zamiast przeglądania instrukcji: 163 wartości momentu dla lunet, montaży, baz, AR-15 i karabinów precyzyjnych — każda z podanym źródłem i statusem. Do zakładki w telefonie, na strzelnicę i do warsztatu. W środku przelicznik in-lb / ft-lb / Nm.

Momenty dokręcania montażu / optyki / cześci i akcesorów AR, broni precyzjnej i pistoletów — tabela zbiorcza
PORADNIK · MONTAŻ I SERWIS

Momenty dokręcania — tabela zbiorcza

Wszystkie wartości w jednym miejscu: limity lunet, montaże, bazy, AR-15, karabiny precyzyjne i chassis. Każda liczba ma podane źródło i status. Do zakładki w telefonie — na strzelnicy i w warsztacie.

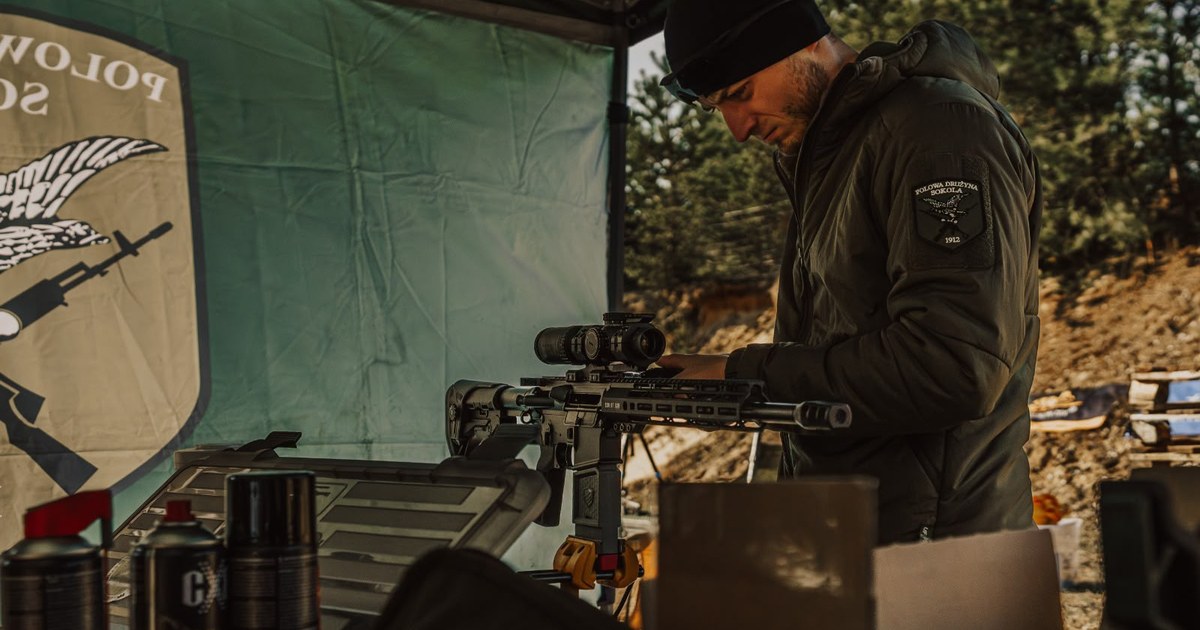

Instruktor MyMan Team montuje lunetę na karabinku AR-15 przy stanowisku polowym
fot. Daniel Brzozowski Fotografia · MyMan Team
01

Jak korzystać z tej strony

Ta strona jest punktem odniesienia, nie tekstem do przeczytania od deski do deski. Znajdź swój montaż albo swoją lunetę w tabeli, weź niższą z dwóch wartości i sprawdź, jaki status ma liczba, którą właśnie zamierzasz ustawić na kluczu.

Zestawienie w wersji 1.2.0, stan na 2026-09-07. Wartości pochodzą z instrukcji producentów; tam, gdzie producent nic nie publikuje, jest to wyraźnie oznaczone.

↑ spis treści

02

Zasady, które obowiązują zawsze

Na śruby pokryw pierścieni obowiązuje niższa z dwóch wartości: momentu podanego przez producenta montażu i limitu podanego przez producenta lunety. Producent montażu opisuje wytrzymałość pierścienia, producent lunety wytrzymałość tubusa — tubus jest słabszym ogniwem.

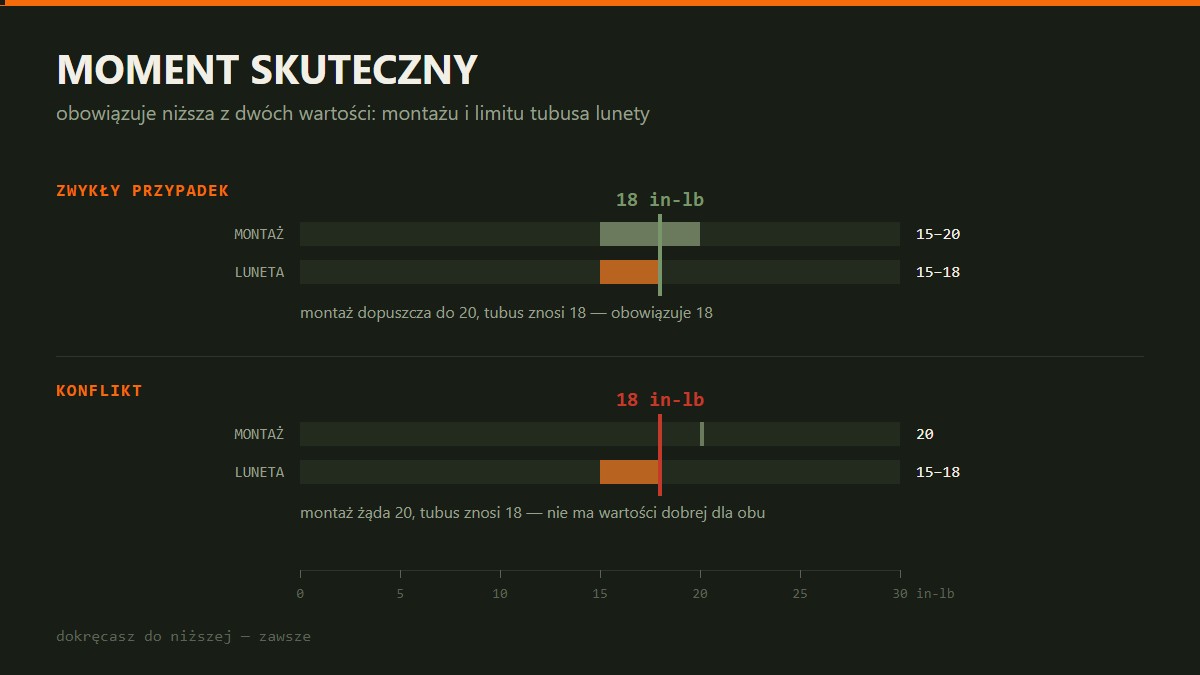

Moment skuteczny — reguła niższej z dwóch wartości, z przypadkiem konfliktu
Gdy limit lunety leży poniżej dolnej granicy montażu, nie ma wartości dobrej dla obu elementów.
  • Niższa z dwóch — zawsze, bez wyjątków.
  • Montaż bez liczby („tylko ręcznie”) — rządzi limit lunety.
  • Luneta bez publikacji — zakres ostrożny 15–18 in-lb (1,7–2,0 Nm).
  • Zacisk do szyny to osobny węzeł — limit lunety go nie dotyczy, wartości są tam wielokrotnie wyższe.
  • Klej do gwintów na pokrywach — zasadniczo nie. Część producentów zabrania wprost, u niektórych kończy gwarancję.
  • Moment „na mokro” (gwint z klejem lub smarem) obniża się o 15–20% względem gwintu suchego.

↑ spis treści

03

Jednostki i błąd o czynnik dwanaście

Instrukcje amerykańskie podają momenty w funto-calach (in-lb), europejskie w niutonometrach (Nm), a część producentów optyki myśliwskiej w niutonocentymetrach (Ncm). W tabelach poniżej wartość zawsze stoi w jednostce, w której podał ją producent, a przeliczenie idzie w nawiasie.

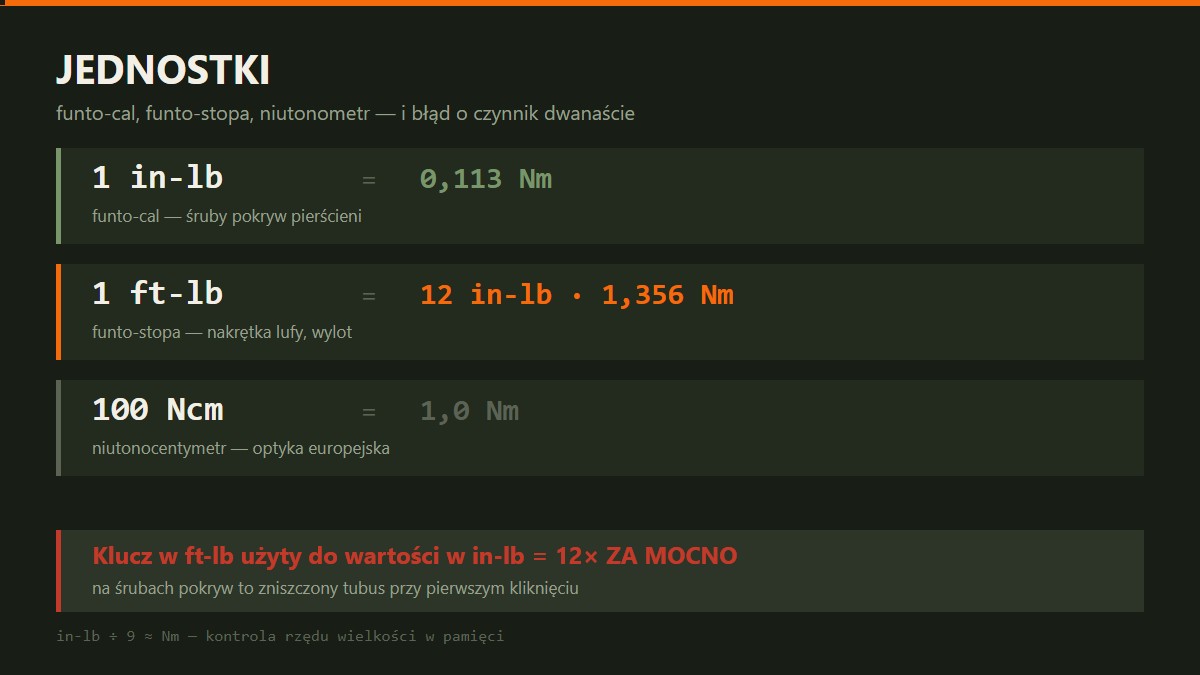

Przeliczniki jednostek momentu i ostrzeżenie przed pomyłką o czynnik dwanaście
Wartości w funto-stopach (ft-lb) nigdy nie są pokazywane jako setki funto-cali (in-lb) — właśnie po to, żeby nie dało się ich pomylić.
Uwaga na literówki w instrukcjach. W jednej z instrukcji ZCO przy wartości 25 in-lb wydrukowano „33,9 Nm”, podczas gdy poprawne przeliczenie to około 2,8 Nm. Kontrola w pamięci: funto-cale (in-lb) dzielone przez dziewięć dają przybliżoną wartość w niutonometrach (Nm).
Przelicznik momentu — wpisz wartość w dowolnym polu, pozostałe przeliczą się same.



↑ spis treści

04

Procedura montażu w sześciu krokach

  1. Montaż na szynę, dociśnięty do przodu. Zaciski albo nakrętki najpierw ręcznie, z dociskiem całego montażu do przedniej ścianki wycięcia szyny. Dopiero potem moment z tabeli.
  2. Luneta w dolnych połówkach. Odsunięcie źrenicy wyjściowej i poziom siatki ustawiasz przed dołożeniem pokryw.
  3. Pokrywy naprzemiennie po skosie. Małymi przyrostami, w kilku przejściach — nie jedna śruba do wartości docelowej, potem druga.
  4. Równa szczelina po obu stronach. Najważniejszy kontrolowany parametr montażu; nierówna oznacza skośny docisk niezależnie od tego, co pokazuje klucz.
  5. Znacznik markerem. Cienka kreska na styku łba śruby i pokrywy — przy kolejnym przeglądzie od razu widać, która śruba się ruszyła.
  6. Kontrola po pierwszej sesji. Nowe połączenie układa się w pierwszych kilkudziesięciu strzałach i naciąg spada.

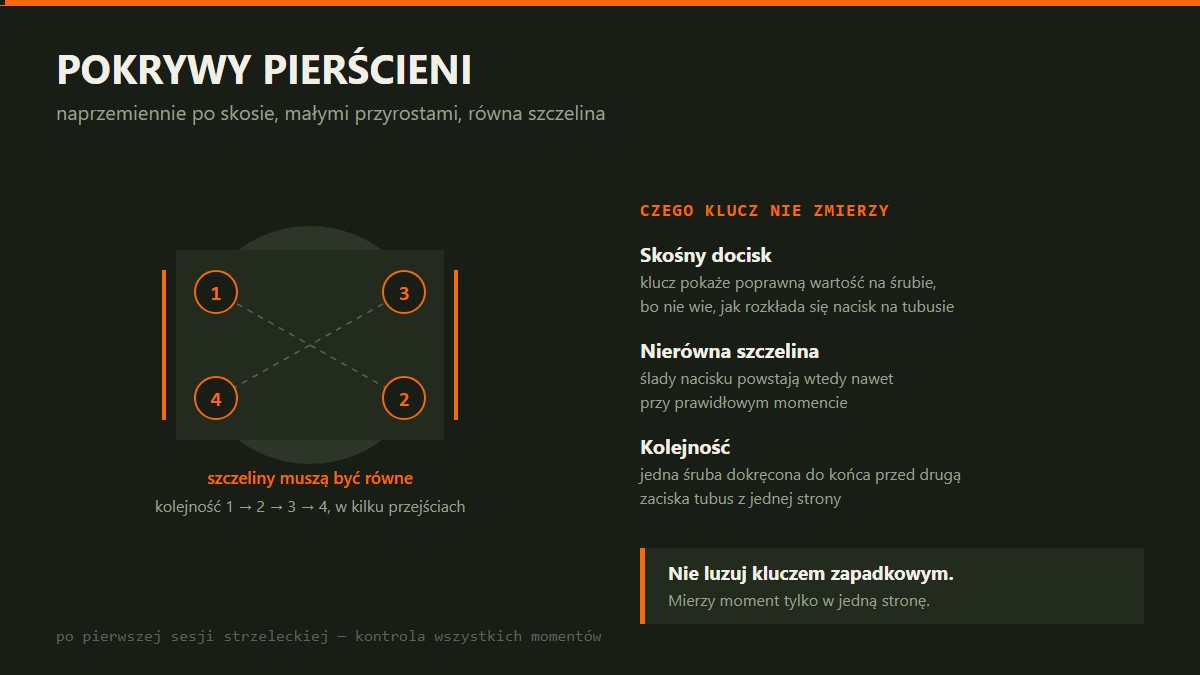

Kolejność dokręcania pokryw na krzyż i równa szczelina pierścienia
Klucz mierzy moment na śrubie, a nie rozkład nacisku na tubusie — dlatego ślady potrafią powstać przy prawidłowej wartości.
!Nie luzuj śrub kluczem dynamometrycznym. Klucz zapadkowy mierzy moment tylko w jednym kierunku; luzowanie nim rozkalibrowuje mechanizm.

↑ spis treści

05

Klucze dynamometryczne jak dobrać

Narzędzie jest dokładne w środku swojej skali, nie na jej krańcach. Klucz o zakresie kończącym się dokładnie tam, gdzie leży twoja wartość, jest złym wyborem.

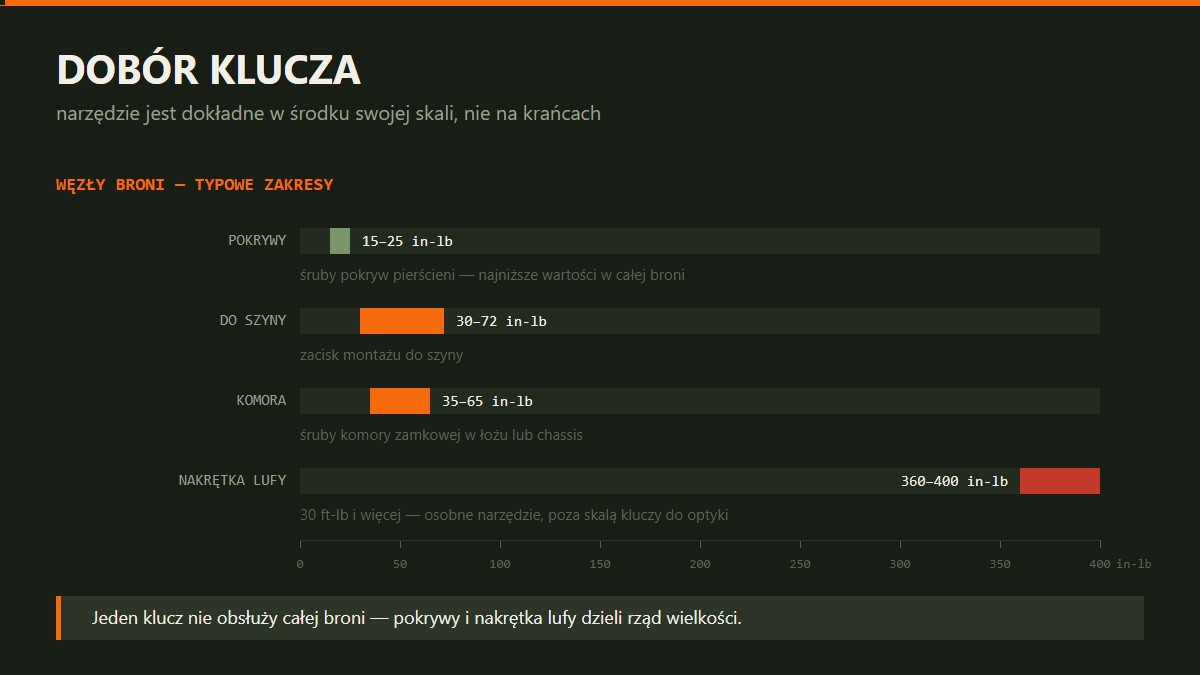

Zakresy robocze kluczy dynamometrycznych wobec węzłów broni
Pokrywy pierścieni i nakrętkę lufy dzieli rząd wielkości — jedno narzędzie nie obsłuży obu.

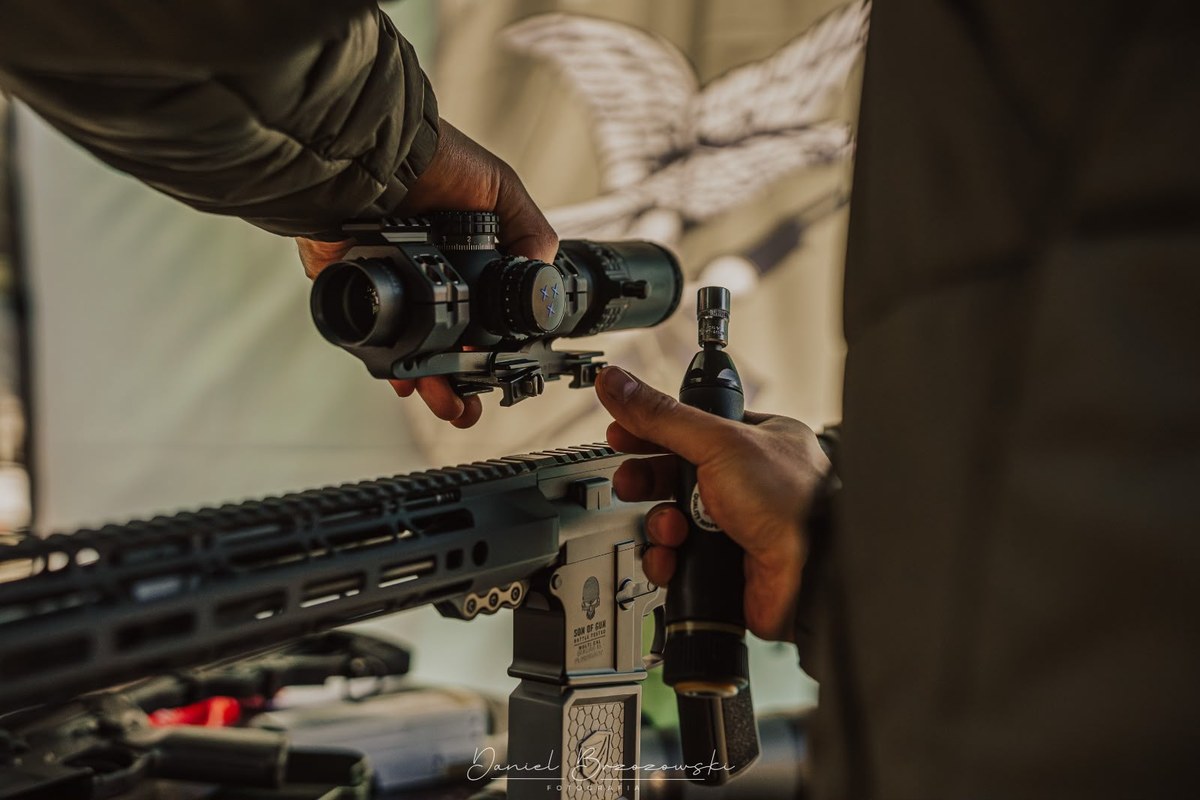

Klucz dynamometryczny z nasadką i luneta przed montażem na szynie karabinka
fot. Daniel Brzozowski Fotografia · MyMan Team
  • Skala — funto-cale (in-lb) albo niutonometry (Nm). Klucz warsztatowy w funto-stopach (ft-lb) do optyki się nie nadaje.
  • Typ — zapadkowy z nastawą albo kluczyk o ustalonym momencie; ten drugi jest odporny na błąd obsługi, ale wymaga osobnego narzędzia na każdą wartość.
  • Przechowywanie — klucz nastawny odkręcasz do najniższej wartości po pracy; sprężyna trzymana w napięciu traci charakterystykę.
  • Kalibracja — narzędzie, które raz upadło na beton, przestaje być przyrządem pomiarowym.

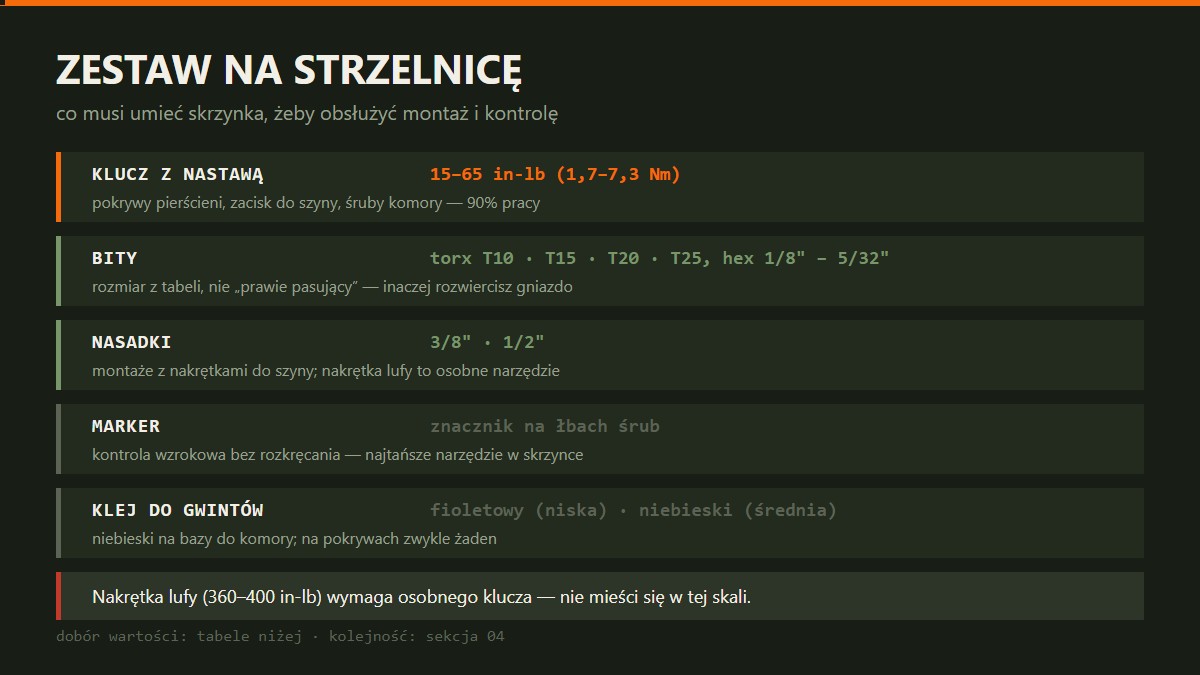

Co musi umieć zestaw narzędzi na strzelnicę — klucz, bity, nasadki, marker, klej do gwintów
Najpierw wymagania: co skrzynka ma umieć, żeby obsłużyć montaż i kontrolę. Niżej zestaw, który je spełnia.

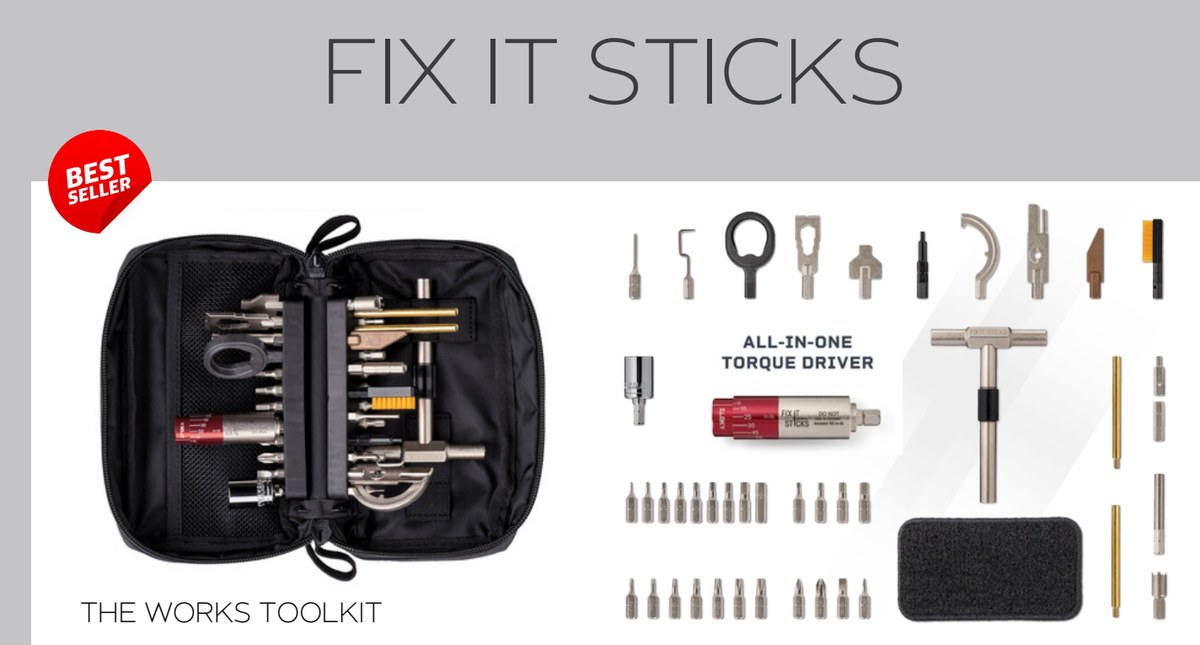

Fix It Sticks The Works Toolkit — zestaw z kluczem o ustalonym momencie, bitami, nasadkami i rękojeścią T
Fix It Sticks The Works Toolkit — klucz o ustalonym momencie z kompletem bitów i nasadek. Materiały producenta.
Klucz dynamometryczny do optyki to przyrząd pomiarowy, nie klucz warsztatowy: musi mieć skalę w funto-calach (in-lb) albo w niutonometrach (Nm) z dokładnym dolnym zakresem. Zestawy z wymiennymi bitami i ustalonym momentem znajdziesz w naszej ofercie narzędzi.

↑ spis treści

06

Limity producentów lunet moment na tubus

Górna granica, powyżej której tubus zaczyna się odkształcać. To ona rządzi na śrubach pokryw — i to od niej zaczyna się każdy montaż.

Limity producentów lunet — maksymalny moment na śruby pokryw pierścieni
Producent Zakres modeli Limit na pokrywy Status i źródło
Vortex wszystkie lunety 15–18 in-lb (1,7–2 Nm) OFICJALNE
Vortex blog
Zeiss lunety z montażem pierścieniowym 2,5 Nm (22 in-lb) OFICJALNE
Zeiss Knowledge Base
Swarovski Z8i (instrukcja; ta sama zasada w Z6i/X5i) 2 Nm (18 in-lb) OFICJALNE
Instrukcja Z8i (Optics Trade)
Kahles seria K (K18i, K318i, K525i, K624i, K1050i…) 2,4 Nm (21 in-lb) OFICJALNE
Instrukcja K-series 2021 (PDF)
Schmidt & Bender wszystkie lunety 2–2,5 Nm (18–22 in-lb)max 2,8 Nm (25 in-lb) OFICJALNE
S&B FAQ
Tangent Theta TT735P (i pozostałe TT) 25 in-lb (2,8 Nm)nie przekraczać OFICJALNE
Instrukcja TT735P (PDF)
ZCO ZC420 / ZC527 / ZC840 (instrukcja 2019) 25 in-lb (2,8 Nm)nie przekraczać; w druku „33,9 Nm” = literówka OFICJALNE
ZCO Operator’s Manual (PDF)
March wszystkie lunety 15–18 in-lb (1,7–2 Nm)zalecane 17 in-lb (1,92 Nm); przód Unimount 15 in-lb OFICJALNE
March — Torque (PDF)
Delta Optical Stryker HD 4.5-30×56 / 5-50×56 1,7–1,8 Nm (15–16 in-lb)nie przekraczać OFICJALNE
Instrukcja Stryker HD (ManualsLib)
Hawke wszystkie lunety 16 in-lb (1,8 Nm) OFICJALNE
Hawke Life — montaż
Trijicon AccuPoint, Credo, Credo HX, Tenmile, Huron, Ascent 18 in-lb (2 Nm)w montażach Q-LOC: pokrywy 15 in-lb OFICJALNE
Trijicon Torque Specs
Leupold lunety — brak osobnej publikacji; pierścienie Leupold 25–28 in-lb 25–28 in-lb (2,8–3,2 Nm)wartości pierścieni Leupold, nie limit tubusa OFICJALNE
Leupold QRW/PRW (PDF)
Leupold Mark AR/IMS (PDF)
Nightforce ATACR, NX8, NXS… — instrukcje odsyłają do producenta montażu 25 in-lb (2,8 Nm)wartość pierścieni NF (karta w opakowaniu, ogranicznik 25 in-lb w zestawie NF) WTÓRNE
Instrukcja ATACR (PDF)
NF Tool Kit 25/68/100
Steiner T6Xi, H6Xi, M5Xi, M7Xi 20 in-lb (2,3 Nm)wartość pierścieni Steiner T-Series; instrukcje lunet nie podają limitu WTÓRNE
Steiner T-Series Rings
Instrukcja T6Xi (PDF)
Sig Sauer Tango6 / Tango-MSR — instrukcja bez limitu tubusa 25 in-lb (2,8 Nm)wartość montaży ALPHA Sig „to scope” WTÓRNE
Sig ALPHA3
Instrukcja Tango6 (PDF)
Burris lunety — brak publikacji; pierścienie Burris 20 in-lb 20 in-lb (2,3 Nm)wartość pierścieni XTR Signature / PEPR WTÓRNE
Burris XTR Signature
Athlon Midas TAC i inne 18–20 in-lb (2–2,3 Nm)zestawienia wtórne; instrukcja odsyła do producenta pierścieni WTÓRNE
Instrukcja Midas TAC (PDF)
Meopta Optika / MeoPro / MeoStar 2,2–2,5 Nm (20–22 in-lb) WTÓRNE
vprojekte — Anzugsmomente
Leica Magnus, Amplus, PRS 2 Nm (18 in-lb) WTÓRNE
vprojekte — Anzugsmomente
GPO Spectra 2 Nm (18 in-lb) WTÓRNE
vprojekte — Anzugsmomente
Arken EP5 / SH4 15–18 in-lb (1,7–2 Nm)max 18, zalecane 15 — relacja forum NIEZWERYFIKOWANE
LongRangeHunting (forum)
Maven RS-serie 18 in-lb (2 Nm)max — relacja forum NIEZWERYFIKOWANE
LongRangeHunting (forum)
Primary Arms, Bushnell, EOTech Vudu, US Optics, Hensoldt, Minox, Element, Riton, Sightron, Vector brak opublikowanego limitu tubusa —stosuj 15–18 in-lb (1,7–2,0 Nm) NIEZWERYFIKOWANE
brak publikacji producenta

↑ spis treści

07

Geometria montaży wysokość i HOB

Sam moment nie wystarcza do dobrania montażu: o wygodzie obsługi decyduje wysokość osi optycznej nad szyną, a o poprawce na krótkim dystansie — HOB.

Geometria montaży LPVO — wysokość osi optycznej i HOB dla AR-15
Marka Model Wysokość HOB (AR-15) Tubus QD Klasa
ADM AD-RECON 1,47″ / 37,3 mm 68,1 mm 30 mm tak standard
Badger Ordnance Condition One 1.54 1,54″ / 39,1 mm 69,9 mm 30 mm nie standard
Badger Ordnance Condition One 1.70 1,70″ / 43,2 mm 74 mm 30 mm nie kompromis
Badger Ordnance Condition One 1.93 Assaulter 1,93″ / 49 mm 79,8 mm 30 mm nie heads-up
Discovery Heavy Duty 1.18 (top rail) 1,18″ / 30 mm 60,8 mm 34 mm nie bolt-gun
Discovery Lightweight Cantilever 1,50″ / 38,1 mm 68,9 mm 30 mm nie standard
Discovery Heavy Duty Cantilever 20MOA 1,50″ / 38,1 mm 68,9 mm 30 mm nie standard
Geissele Super Precision 1,54″ / 39,1 mm 69,9 mm 30 mm nie standard
Geissele Super Precision 1,54″ / 39,1 mm 69,9 mm 34 mm nie standard
Geissele Super Precision 1.93 1,93″ / 49 mm 79,8 mm 30 mm nie heads-up
Geissele Super Precision 2.04 2,04″ / 51,8 mm 82,6 mm 30 mm nie nv
Leupold Mark AR IMS 1,40″ / 35,6 mm 66,4 mm 30 mm nie co-witness
Leupold Mark AR IMS 1,40″ / 35,6 mm 66,4 mm 34 mm nie co-witness
Leupold Mark 4 AR IMS 1,40″ / 35,6 mm 66,4 mm 30 mm nie co-witness
Leupold Mark IMS 1,50″ / 38,1 mm 68,9 mm 30 mm nie standard
Leupold Mark IMS 20 MOA 1,50″ / 38,1 mm 68,9 mm 34 mm nie standard
Midwest Industries MK2 QD 1.55 1,55″ / 39,4 mm 70,2 mm 30 mm tak standard
Midwest Industries MK2 QD 1.93 1,93″ / 49 mm 79,8 mm 30 mm tak heads-up
Primary Arms SLx Cantilever 1.5 1,50″ / 38,1 mm 68,9 mm 30 mm nie standard
Primary Arms SLx Cantilever 1.5 20MOA 1,50″ / 38,1 mm 68,9 mm 30 mm nie standard
Primary Arms SLx Cantilever 1.5 20MOA 1,50″ / 38,1 mm 68,9 mm 34 mm nie standard
Primary Arms GLx Cantilever 1,50″ / 38,1 mm 68,9 mm 30 mm nie standard
Primary Arms GLx Cantilever 1,50″ / 38,1 mm 68,9 mm 34 mm nie standard
Primary Arms PLx Cantilever 1.5 20MOA 1,50″ / 38,1 mm 68,9 mm 30 mm nie standard
Primary Arms PLx Cantilever 1.5 1,50″ / 38,1 mm 68,9 mm 34 mm nie standard
Primary Arms PLx Cantilever 2.04 2,04″ / 51,8 mm 82,6 mm 30 mm nie nv
Reptilia AUS 1.54 1,54″ / 39,1 mm 69,9 mm 30 mm nie standard
Reptilia AUS 1.70 1,70″ / 43,2 mm 74 mm 30 mm nie kompromis
Reptilia AUS 1.93 1,93″ / 49 mm 79,8 mm 30 mm nie heads-up
Scalarworks LEAP/08 1,57″ / 39,9 mm 70,7 mm 30 mm tak standard
Scalarworks LEAP/09 1,57″ / 39,9 mm 70,7 mm 34 mm tak standard
Scalarworks LEAP/08 1.93 1,93″ / 49 mm 79,8 mm 30 mm tak heads-up
Scalarworks LEAP/09 1.93 1,93″ / 49 mm 79,8 mm 34 mm tak heads-up
Unity Tactical FAST LPVO 2,05″ / 52,1 mm 82,9 mm 30 mm nie nv
Unity Tactical FAST LPVO 2,05″ / 52,1 mm 82,9 mm 34 mm nie nv
Vortex Cantilever Sport 2" offset 1,50″ / 38,1 mm 68,9 mm 30 mm nie standard

↑ spis treści

08

Pozostałe tabele we wpisach szczegółowych

Reszta zbioru — 127 pozycji — leży w pięciu wpisach tematycznych. Każdy ma własne tabele z tymi samymi zasadami: wartość w jednostce producenta, przeliczenie w nawiasie, status i odsyłacz do źródła przy każdym wierszu.

  • Montaże LPVO i pierścienie precyzyjne — momenty pokryw i zacisku do szyny dla 53 montaży
  • AR-15 / M4 — nakrętka lufy, urządzenie wylotowe, blok gazowy, kolba — 34 pozycje
  • Karabiny precyzyjne i chassis — śruby komory, zaciski lufy i osprzęt łoża — 39 pozycji
  • Bazy i szyny do komory zamkowej — 13 pozycji; tu klej średniej wytrzymałości jest standardem
  • Klej do gwintów i kolejność dokręcania — gdzie klej wolno, gdzie kończy gwarancję, i broń krótka

↑ spis treści

09

Jak czytać status wartości

Każda liczba ma przypisane źródło i status. Status mówi, skąd wartość pochodzi — a nie, jak bardzo jesteśmy jej pewni. Wartość sugerowana nie jest specyfikacją producenta i nigdy nie powinna być tak traktowana.

OFICJALNE — publikacja producentaWTÓRNE — zestawienie wtórne, nie publikacja producentaSUGEROWANE — bez gwarancji — praktyka warsztatowa, producent nie publikujeNIEZWERYFIKOWANE — relacja użytkownika lub brak danych

↑ spis treści

10

Źródła i dalsza lektura

Źródła wartości w tabelach (23)

Dalsza lektura

Producenci zmieniają specyfikacje — przed montażem sprawdź instrukcję dołączoną do swojego egzemplarza. Zdjęcia: fot. Daniel Brzozowski Fotografia · MyMan Team.

↑ spis treści

Zastrzeżenie

  • Zestawienie ma charakter informacyjny i nie zastępuje instrukcji producenta dołączonej do konkretnego egzemplarza.
  • Prace przy broni wykonuj przy broni rozładowanej, ze sprawdzoną komorą nabojową.
  • Wartości oznaczone jako sugerowane nie pochodzą od producenta — stosujesz je na własną odpowiedzialność.
  • W razie wątpliwości co do stanu gwintu, montażu lub broni skorzystaj z pomocy rusznikarza.
